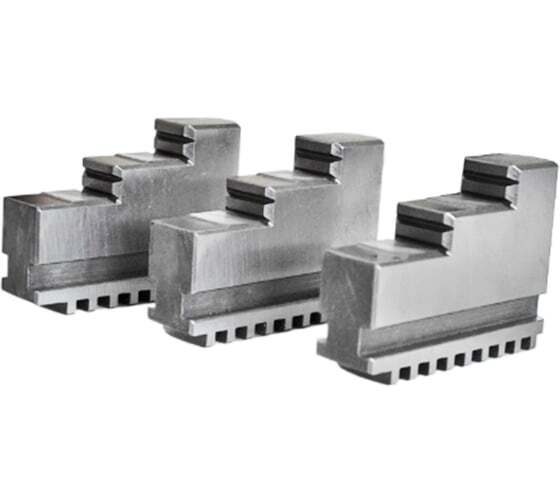

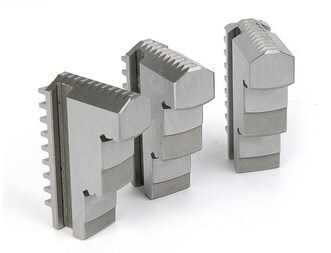

Прямые кулачки 500 мм К11, выполненные из цельной закалённой стали, предназначены для фиксации заготовки с внешней стороны в токарных 3-кулачковых патронах. Они изготовлены из стали 40Х и отличаются высокой прочностью и надёжностью. Зажимающая поверхность и зубья кулачков подвергаются термической обработке и шлифовке, что обеспечивает их долговечность и точность в работе. Поставляются в комплекте из трёх штук.

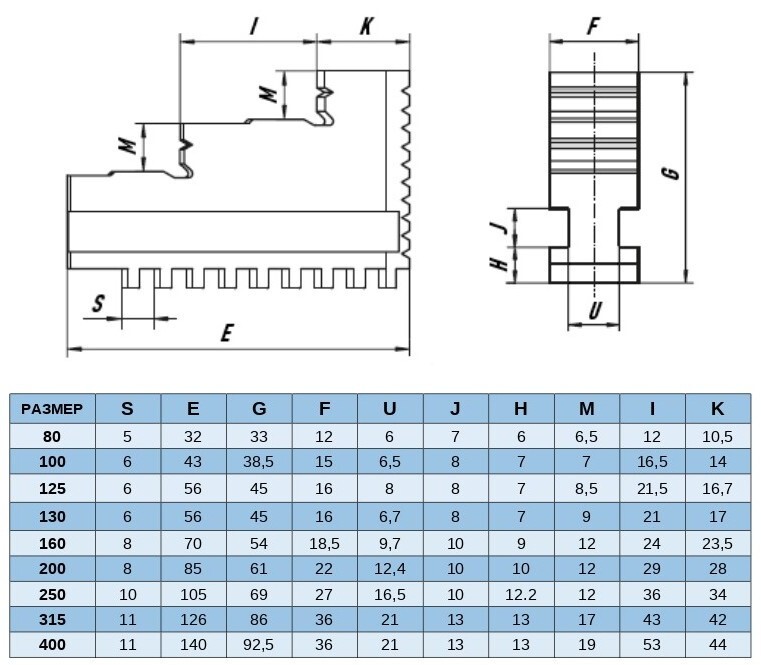

Китайский завод Yantai Universal Machine Tool Equipment, Ltd. использует стандарт патронов К11 в своей продукции. Обратите внимание, что эти кулачки могут не подходить к другим стандартам патронов. Перед покупкой убедитесь в соответствии параметров. Геометрические характеристики представлены в таблице.
Диаметр патрона: 500 мм
Стандарт токарного патрона: К11
Тип кулачков: прямые
Вид кулачков: цельные калёные
Высота (В): 100
Длина (А): 180
Ширина (С): 45
Ширина паза (D): 16
Ширина основания (Е): 14.8
Высота ступени (H): 24
Длина ступени (F): 54
Длина ступени (G): 69
Шаг (S): 12.
